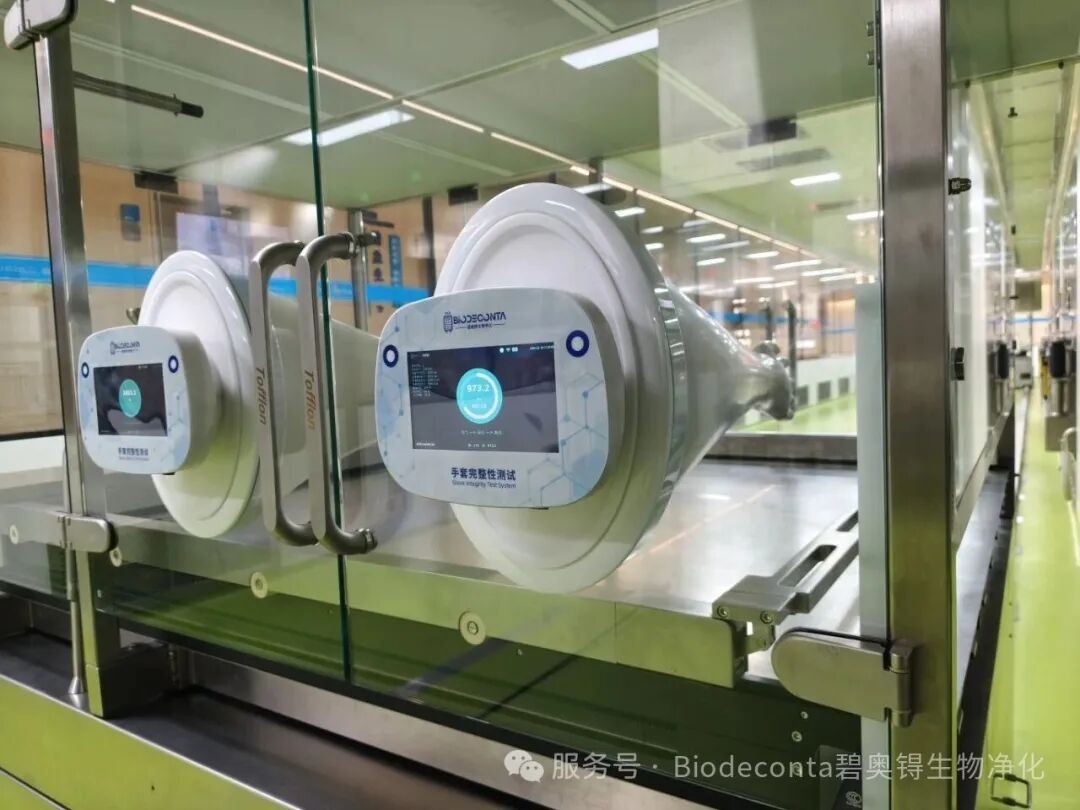

引言在系列第一篇中,我们解读了 ISO 14644-7:2004 附录 E.5.3 的技术背景,澄清了测试压力设定与传感器精度之间的关系,并指出孔径检测能力需要通过实验验证(PQ)。本篇将进一步探讨:如何选择合适的泄漏模拟工具,以及实测数据如何体现不同孔径的压力衰减差异。
说明:本文观点基于我们自身的实验数据与技术经验,可能存在不足或偏差,欢迎批评指正。
问题一:为什么必须使用刚性标准孔?微针穿刺法的局限性
行业中常见的泄漏模拟方法是用微针在手套表面穿刺已知直径的孔。然而,这种方法存在一个根本性问题:手套材料是弹性体(如 Hypalon、Butadyl、Neoprene、EPDM),针刺后孔口会因材料回弹而部分闭合,而充气袖胀时孔径又会再次变形。最终的实际泄漏孔径既不等于针的直径,也不等于穿刺瞬间的孔径——它是一个不确定的值。
这直接违背了 PQ 验证的核心原则:校准标准必须是已知的、确定的。如果模拟泄漏工具本身的孔径都无法确认,验证结论就没有意义。
刚性标准孔的优势
为解决这一问题,我们采用了不锈钢刚性标准泄漏孔。其核心优势在于:孔径固定、不受测试压力影响、不随材料变形,可作为真正可溯源的校准标准。

问题二:钻孔与激光打孔,如何选择?在刚性材料上制备标准孔,常见的两种工艺是精密钻孔和激光打孔。两者各有适用场景:
激光打孔可以实现更小的孔径(50-80 μm),且无机械接触,不产生毛刺。但激光打孔对材料厚度有严格限制,通常只能在 0.05 mm 以内的薄材上保证精度。薄膜材料在受压时会变形,孔径随之变化,本质上又回到了孔径不确定的问题。
精密钻孔可以在厚壁不锈钢材料上制备孔径,保证孔道为刚性结构,在测试压力下不发生形变。孔径下限约为 100 μm,但对于 PQ 验证而言,稳定性和可重复性比极限孔径更重要。
✅ 核心原则:无论采用何种工艺,标准泄漏孔的首要要求是孔径稳定、可溯源、可重复——而非追求极限小孔径。
标准泄漏孔介绍
我们设计的标准泄漏孔采用不锈钢塞体结构,配合硬化硅橡 O 型圈密封,中心为精密钻孔的通孔。目前提供以下标称孔径规格:100 μm、150 μm、200 μm、250 μm、300 μm。
标称值与实测值
需要说明的是,机械钻孔存在工艺公差,标称孔径与实际孔径之间必然存在偏差。每个标准泄漏孔在交付前均经过独立测量确认,PQ 验证中使用的是实测值而非标称值。这是保证验证数据可溯源性的关键。
实测数据与分析
以下数据基于我们实验室的测试结果,测试环境:温度 22±3℃,相对湿度 45-65%。充气压力 1000 Pa。测试覆盖多种手套材料和型号。
说明:所有测试数据已排除设备开机前两次冷启动记录,以消除设备预热阶段的温度漂移对数据的影响。
不同孔径的压力衰减差异
下表展示了在 60 秒测试时长下,各孔径的平均压力衰减(ΔP):
孔径 | 测试次数 | 平均 ΔP | 标准差 |
0 mm\n(基线) | 71 | 21.1 Pa | 8.9 Pa |
0.1 mm | 37 | 32.4 Pa | 12.6 Pa |
0.2 mm | 47 | 44.4 Pa | 10.0 Pa |
0.3 mm | 42 | 60.5 Pa | 40.5 Pa |
数据明确显示:孔径越大,压力衰减越显著。0.3 mm 的ΔP 是基线的约 2.9 倍,0.2 mm 约 2.1 倍。
需要特别说明的是,以上数据均来自我们上一代技术平台的测试结果。在 60 秒短时测试条件下,0.1 mm 孔径的信噪比(SNR ≈ 1.3)看似接近检测边界。但通过优化稳压时间与测试时长等关键参数组合,该平台已实现 100 μm 泄漏的稳定检出。这说明合理的参数优化可以有效弥补信噪比的不足。
我们的新一代技术平台在气密性、热管理和密封结构等方面进行了系统级优化,有效降低了背景噪声。实测验证表明,新平台在 100 μm 检测上的可重复性显著提升,参数容错空间更大。这进一步印证了一个核心观点:检测极限是参数优化与硬件平台设计共同作用的结果,气密性、内部热分布、密封结构等系统级因素与测试参数同样重要。
问题三:稳压时间与测试时长如何影响检测能力?这是正压衰减法中常被忽视但至关重要的问题。我们的测试数据揭示了一个关键现象:
系统自然衰减:不可忽视的背景噪声
即使手套完全无泄漏(0 mm 基线),系统也会产生压力衰减。这是由手套材料的弹性蠕变、温度波动、密封系统的微小渗透等因素共同造成的。关键发现是:这种自然衰减率在测试初期最高,随时间逐渐降低。
测试时长 | 平均 ΔP | 衰减率 | 趋势 |
60 s | 21.1 Pa | 0.35 Pa/s | ↑ Highest |
90 s | 24.6 Pa | 0.27 Pa/s | ↓ |
120 s | 28.9 Pa | 0.24 Pa/s | ↓↓ |
180 s | 43.0 Pa | 0.24 Pa/s | ↓↓ |
360 s | 56.9 Pa | 0.16 Pa/s | ↓↓↓ Stabilizing |
衰减率表示 0 mm 基线的总体 ΔP 除以测试时长。实际衰减率还受设备平台、内部热量、密封性能等因素影响。
这对小孔径检测意味着什么?
当系统自然衰减率较高时,小孔径产生的泄漏信号会被背景噪声掩盖。例如,在稳压不足的情况下,0.1 mm 孔径的 ΔP 与基线几乎无法区分。而随着稳压时间延长,背景噪声降低,泄漏信号逐渐显现。
这解释了为什么市场上不同设备的检测能力差异巨大:不仅是传感器精度的差异,设备平台的热稳定性、密封结构设计、测试参数的优化都直接影响最终的检测极限。
测试时长的影响
测试时长同样影响检测结果。较长的测试时间允许泄漏产生更大的累积压力降,提高信噪比。但过长的测试时间也会增加系统自然衰减的累积,因此需要找到合适的平衡点。
孔径 | 60s ΔP | 120s ΔP | 180s ΔP | 360s ΔP |
0 mm (基线) | 21.1 Pa | 28.9 Pa | 43.0 Pa | 56.9 Pa |
0.1 mm | 32.4 Pa | 61.3 Pa | 63.0 Pa | 146.7 Pa |
0.2 mm | 44.4 Pa | 74.7 Pa | 119.8 Pa | 225.1 Pa |
0.3 mm | 60.5 Pa | 100.3 Pa | 125.4 Pa | 418.4 Pa |
这意味着,不同的检测目标需要匹配不同的参数组合。对于较大孔径(如 200 μm 以上),较短的稳压时间和测试时长即可提供足够的信噪比;而对于 100 μm 级别的小孔径检测,则需要更长的稳压时间来降低背景噪声,并配合适当的测试时长来积累足够的泄漏信号。参数设置不是一成不变的,而应根据检测目标进行针对性优化。
结论结论 1:微针穿刺法由于弹性材料的回弹与袖胀效应,无法提供确定的孔径,不宜作为 PQ 验证的标准工具。刚性标准孔是更可靠的选择。
结论 2:传感器的精度与量程选择是实现小孔径检测的基础前提(详见系列第一篇)。目前差压传感器的典型精度为 0.02% FSV,量程选择直接决定了有效分辨率——例如,同样 0.02% FSV 精度,10 kPa 量程的有效分辨率为 ±2 Pa,而 100 kPa 量程则变为 ±20 Pa,后者已超过 100 μm 孔径在 60 秒测试下的信号强度(11.2 Pa)。量程不当会从根本上使检测失去意义。此外,传感器出厂需经标准器校准以确保标称精度可靠。在此基础上,检测极限还取决于测试参数优化与硬件平台设计。我们上一代平台通过参数优化已实现 0.1 mm 的稳定检出;新一代平台在气密性、热管理和密封结构等方面的系统级优化,进一步提升了 0.1 mm 检测的可重复性和参数容错空间。
结论 3:企业在选型设备时,应要求供应商提供基于刚性标准孔的 PQ 验证数据,而非仅依赖传感器规格书或软件分辨率来评估检测能力。
下篇预告下一篇文章将探讨如何建立完整的手套完整性测试 PQ 验证方案,包括验证流程设计、统计分析方法和验收标准的制定。敬请关注。
